設計選型
在MX織物風管系統設計前，需要您填寫初步設計參數表。表中列有重要的工程數據，便于早期的設計階段選擇不同的產品。設計出最佳解決方案。初步設計參數表知識視為準則和額外的圖紙外的支持。
|
客戶需求調查表 |
|||
|
工程項目名稱： |
日期： |
||
|
填表人： |
電話： |
||
|
項目 |
通風工況：制冷（ ） 采暖（ ） 新風（ ） 冷暖雙制（ ） |
||
|
頂部結構：吊頂式（ ） 敞開式（ ） |
|||
|
房間用途：工業廠房（ ） 體育場館（ ） 商場超市（ ） 辦 公（ ） 餐 廳（ ） 其 它（ ） |
|||
|
空氣處理末端方案：（ ）臺 位置是否已確定（ ） |
|||
|
空氣處理末端參數：風量（ ）風壓（ ）制冷量（ ）供暖量（ ） |
|||
|
送風區域最大允許風速：（ ）米/秒 |
送風位置距地面高度：（ ）米 |
||
|
送風區域面積（長×寬）：（ ）米×（ ）米 |
|||
|
其他要求（請詳細說明）： |
|||
| 備注： |
請?zhí)峁┪覀冊擁椖拷ㄖO計平面圖、立面圖及剖面圖（圖中包括空氣處理末端的安裝位置）， 我們將根據圖紙和上述參數，在5個工作日內提供該項目的初步方案。 |
||
在MX織物風管系統設計前，需要您填寫初步設計參數表。表中雷友重要的工程數據，便于早期的設計階段選擇不同的產品。設計出最佳解決方案。初步設計參數表知識視為準則和額外的圖紙外的支持。
設計一：分布系統規劃布局
MX織物風管系統布局主要應用于制冷空調送風管道系統，根據加長建筑物結構及暖通設計圖紙中的機組位置，空調高度、送風區域、美觀度和協調性等要求來布置，MX系統可以作為主管道布置，也可以與傳統風管結合用于支管末端分布。

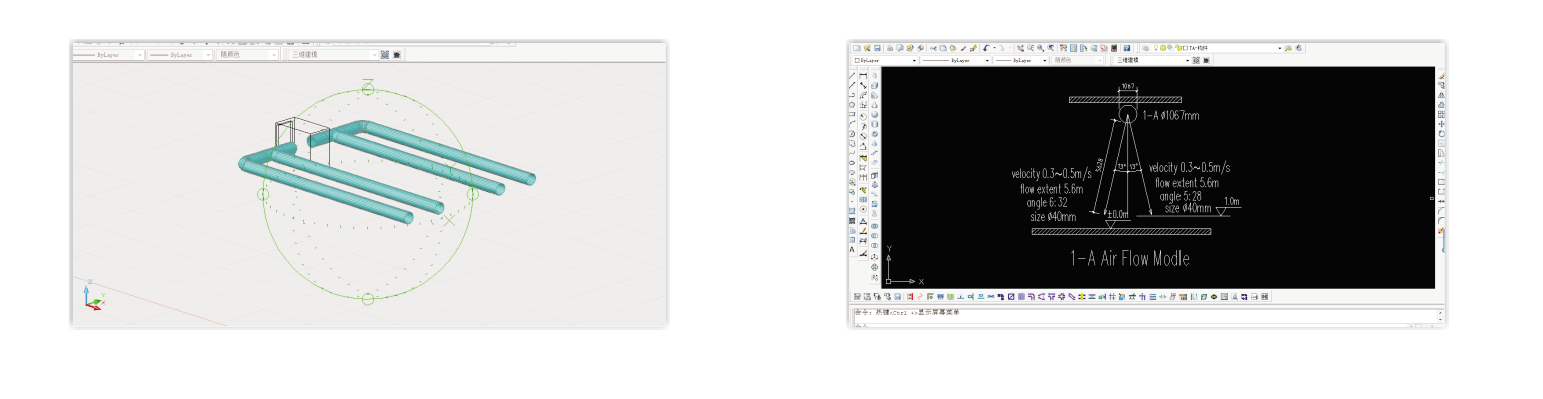

采用MXD設計軟件，可以更加快捷的完成布局設計和畫圖作業。
設計二：分布系統形狀、尺寸選型設計

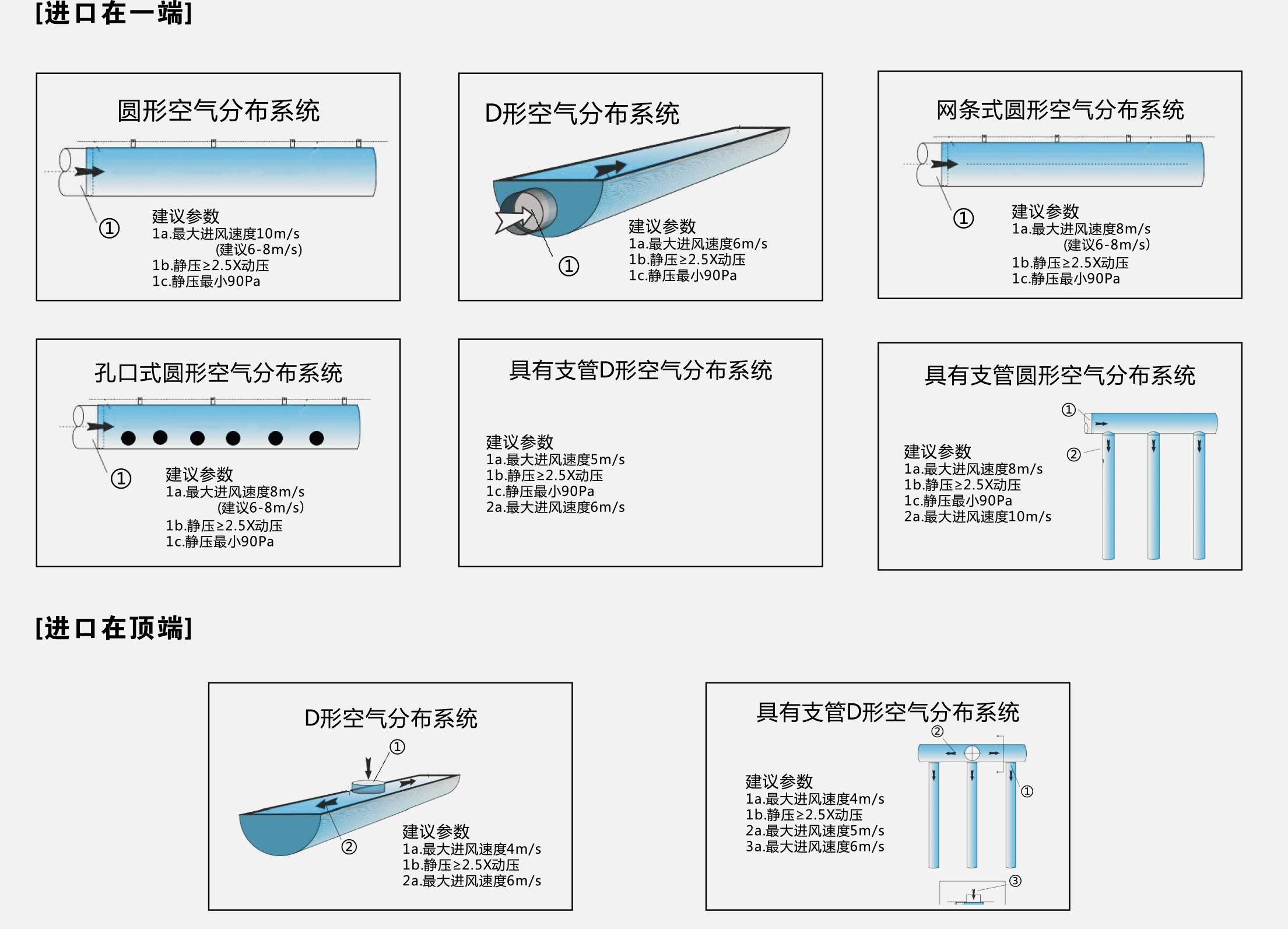

入口風速是MX織物風管系統設計過程中需要注意的一個重要參數。入口風速會對運行過程中產品抖動、噪音的產生、系統壽命以及空氣分布產生影響。一般來說，織物風管系統與傳統風管相近的風速進行工作。管內風速可達到的最大值取決于應用場所的氣動噪音。在這，管內不穩定的氣流也會造成織物管壁抖動，所以，風速需要進一步控制在一定范圍內。
MX織物風管系統根據風量和系統入口風速確定直徑。在設計過程中要充分考慮到，影響系統直徑選擇的還有形狀、尺寸以及入口的位置和數據。
設計三：系統部件選型設計
MX織物風管系統具有靈活多變的系統設計特點，因此系統提供了多種纖維材質制成的部件。所有異徑部件均有自動選型軟件進行參數設計，保證部件設計的精度，同時大大簡化了設計畫圖過程，提高了繪圖效率。

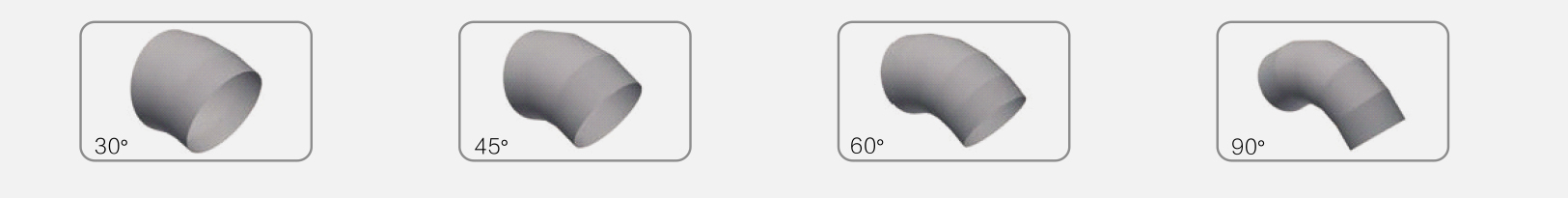

彎管
彎管按照所需的精確角度制作，而且角度和尺寸沒有任何的限制。不同的彎曲角度對應不同的應用需求。按照彎管的角度最常用的分別有30°彎管、45°彎管、60°彎管、90°彎管，圓形彎管的曲率半徑以中心線設計。

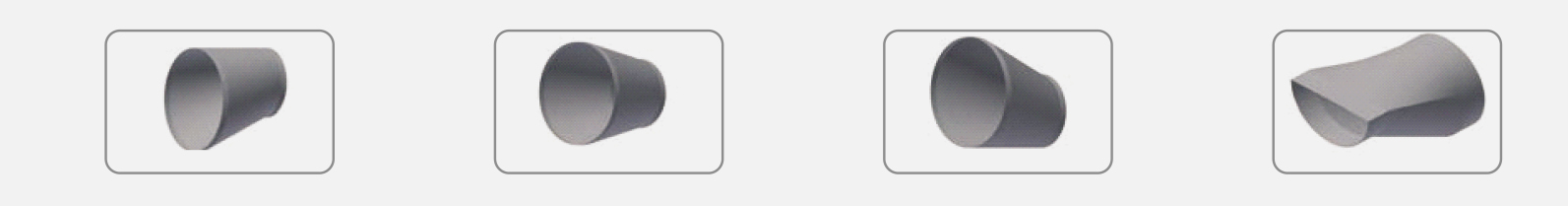

變徑、轉換導管
所有的變徑、轉換導管都是由織物制造而成的?；谶x定的懸掛系統，確定最合適的變徑或轉換導管。

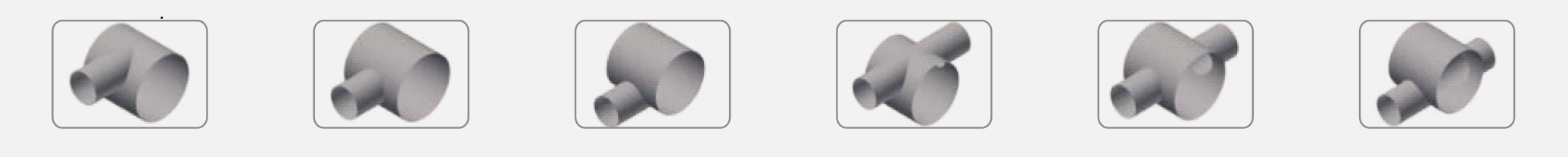

三通、四通
將氣流送到垂直于主管方向的支管時使用。安裝時，三通、四通與支管直接使用工業拉鏈鏈接。
設計四：系統出風設計
MX織物風管系統擁有自主知識產權的織物風管系統智能設計軟件MXD3.0進行細節設計，包括設計纖維的滲透率、孔口、條縫及噴口的選型、尺寸、數量和角度等，可以使工程設計更加精準和快捷，這部分由MX公司中國結束中心負責設計。
1、根據分布系統平面布置和吊掛高度確定出送風高度和送風區域設計的剖面圖
一般按照平均布置原則取相鄰兩根MX織物風管的中心線作為范圍分界線。根據實際工程情況，按照每根織物風管的風量和平面布局情況劃分范圍，盡量做到風量的均勻分配。舒適區域高度即送風高度，根據應用場所需要選擇（參考設計規范），一般空調工程選擇1.5-1.8米。
2、確定開孔方向
按照劃分好的區域，畫出孔口射流的方向，并選擇所需開孔的排數。根據指向邊界線和送風范圍均勻即可得出孔口朝向。
3、確定風量分配
確定了每根織物風管的開孔方向、排數和控制范圍，即可根據沒拍孔口所需要覆蓋面積的比例確定從孔口射出風量的比例，并在圖紙上標注。
4、確定滲透流量和開孔流量
根據應用場所的特殊需求，MX織物風管系統選擇適合的滲透率織物，從而得到適當?shù)臐B透數量，再根據總風量技術出開孔數量。
5、確定開孔大小和排數
MultiXair公司擁有專利保護的纖維織物風管計算系統，確定開孔大小和排數。
